Leírás

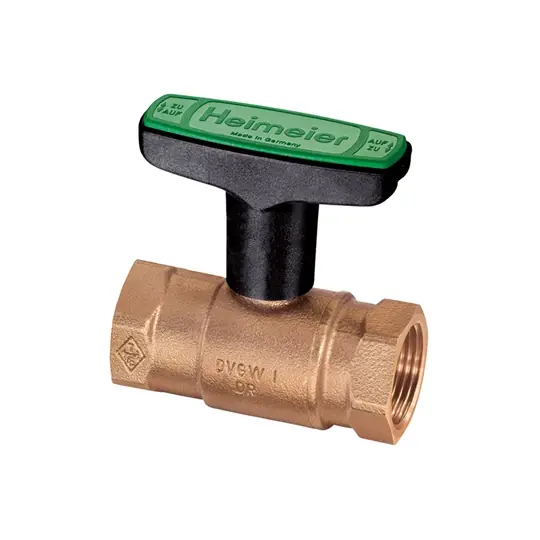

Vörösöntvény gömbcsap ivóvizes rendszerekhez
A Globo D széles körben alkalmazható gömbcsap ivóvizes rendszereknél. A kompakt kézikeréknek köszönhetően a Globo D gömbcsap ideális választás mind a hőtermelőknél, mind az elosztó hálózatokban.
- Szeleptest és a záróelem korróziálló
- A csőalakú szeleptest ideális az egyszerű szigeteléshez
- A működtető kar a szigetelésen kívül helyezkedik el
- Elérhető préskötéses kivitelben is
- A M106 szelepmozgató felszerelhető a DN 15-32 méretű szelepekre
Műszaki ismertető
Alkalmazás:
- Ivóvizes rendszerek
Funkciók:
- Elzárás: A leszerelhető kézikerék ütésálló műanyagból készül. A rejtett kézikerék ütközőnek köszönhetően nincsenek kiálló fém alkatrészek amelyek sérüléseket okozhatnak.
- A kézikerék lecserélhető beépített hőmérős változatra is.
- Ürítés (0675 és 0676)
Méretek:
- Elérhető belső menetes kivitelben, ürítőcsonk nélkül, DN 15 – DN 50 mérettartományban, Viega préscsatlakozókkal DN 15 – DN 32 mérettartományban.
- Külső/belső menetes kivitelben, Viega préscsatlakozókkal, ürítőcsonkkal DN 15 – DN 32 mérettartományban elérhető.
Névleges nyomás:
- PN 16
Hőmérséklet:
- Legmagasabb üzemi hőmérséklet -10°C120°C, préscsatlakozókkal, 110°C, ürítőcsonkkal 95°C.
Anyagok:
- A szeleptest és a záróelem cinkkiválással szemben ellenálló vörösöntvényből készül.
- A záróelem speciálisan megmunkált, egyenes furattal és teflon bevonattal készül.
- A karbantartás-mentes kettős O-gyűrűs tömítés EPDM-ből, az elzáró elem tömítése teflonból (PTFE) készül.
Szigetelés:
- A hőszigetelő héjazat a belső menetes és préskötéses verziókhoz két egymáshoz kapcsolható félből áll, lásd. kiegészítők.
Szelepmozgatók:
- M106 szelepmozgató a DN 1532 szelep méretekhez
- Cikkszám.
- 230 V: 0600-00.700
- 24 V: 0600-01.700
Engedélyek:
- A Globo D megfelel a következő előírásoknak: DVGW W 570-1, DVGW W 270, DIN EN 13828, DIN 50930-6 és KTW. A DIN 4109 szabvány szerint az I-es szerelvényosztályba sorolva (az EN ISO 3822 1. és 3. része szerint bevizsgálva).
